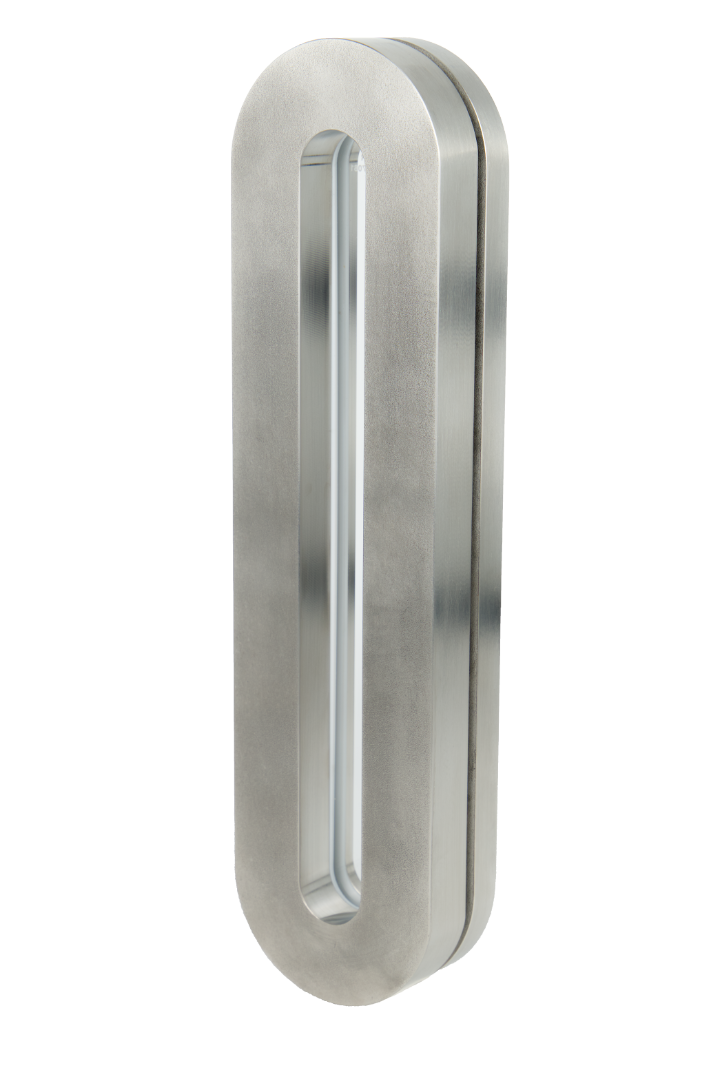

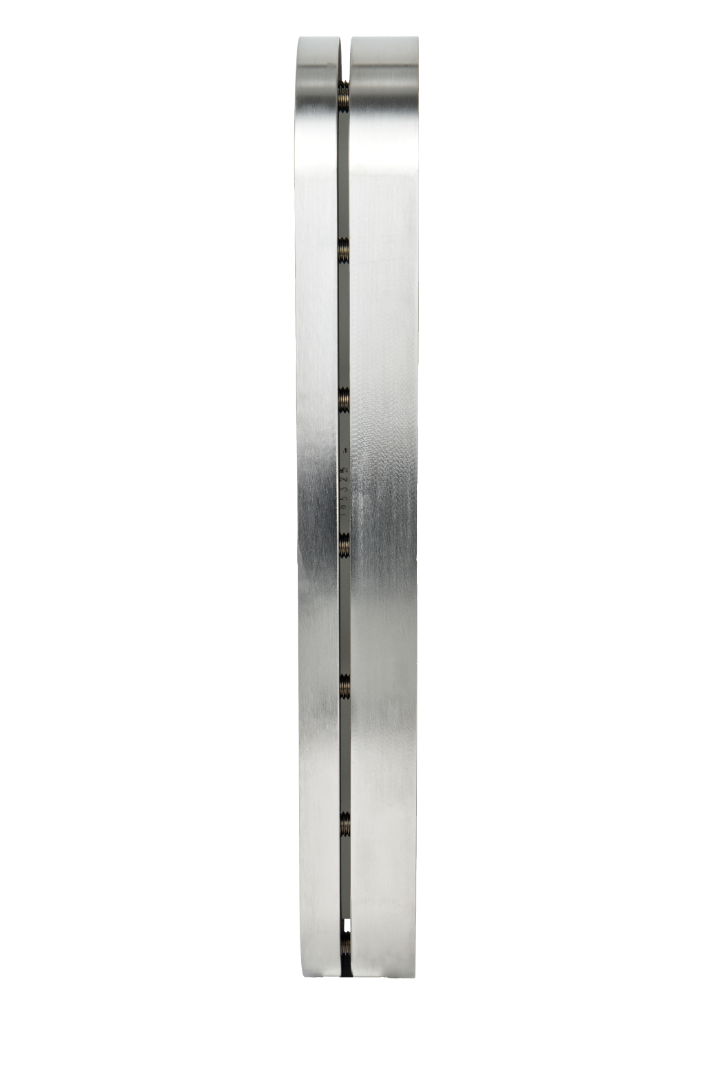

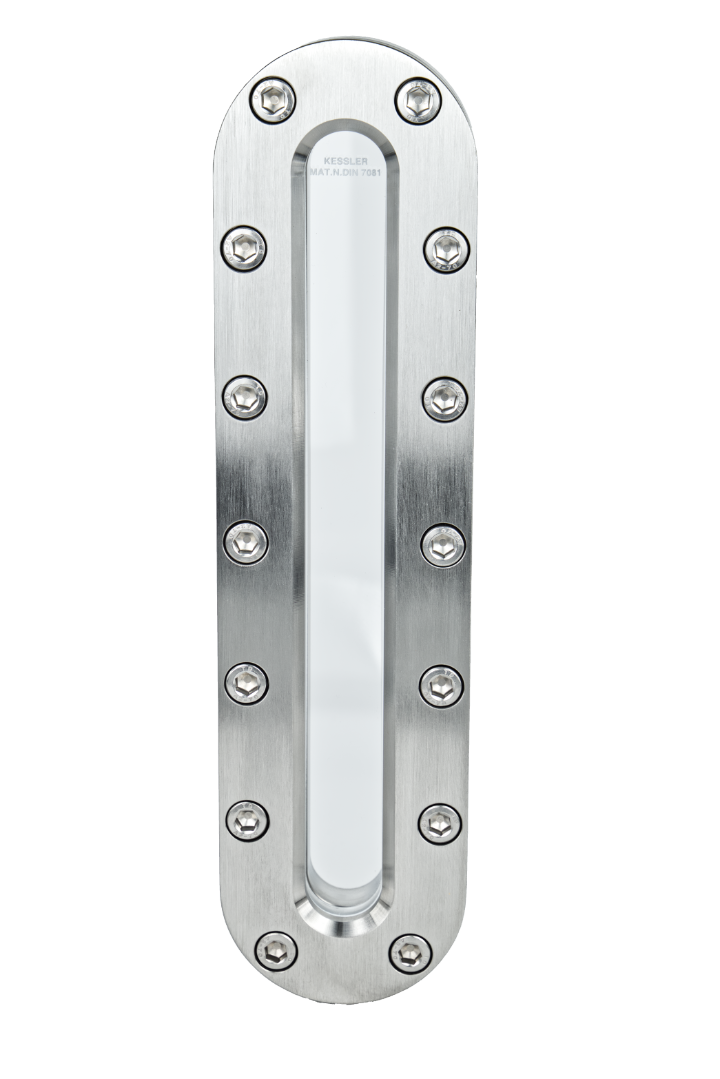

Typ KL 632 - Ovale Bauform
Behälterschaugläser vom Typ KL 632 eignen sich zur Überwachung des Flüssigkeitsstandes in Behältern. Sie können direkt in Behälterwände eingeschweißt werden oder als Variante mit Radius aufgeschweißt.
hitzebeständig bis 243 °C
für flüssige Medien
für gasförmige Medien
Baulängen
206 - 646 mm
Sonderanfertigungen möglich
>50 Dichtungswerkstoffe
Zubehör verfügbar
Technische Daten:
Betriebsdruck
6 bar
Höhere Drücke auf Anfrage
Einschweißflansch
1.4404 / 1.4571 / 1.4435 / 2.4602 Hastelloy C22*
Auf Wunsch mit APZ DIN EN 10204-3.1 / ASME SA-240 / AD200 W2/W10
Flanschdicke: 25mm*
*Andere auf Anfrage
Glashalteflansch
1.4301 / 1.4404*
Auf Wunsch mit APZ DIN EN 10204-3.1 / ASME SA-240 / AD200 W2/W10
Flanschdicke: 15mm*
*Andere auf Anfrage
Schrauben
DIN 912 A2-70 oder A4-70
Schraubenköpfe versenkt
Für ASME-Zulassung auch zöllische Schrauben möglich

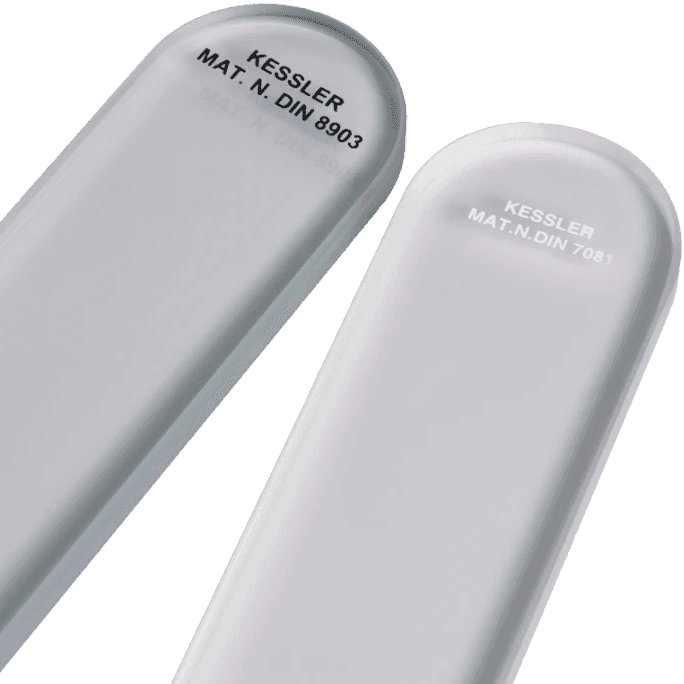

Schauglasplatte
Borosilikatglas nach DIN 7081 bis 243°C
Natron-Kalk-Glas nach DIN 8903 bis 100°C

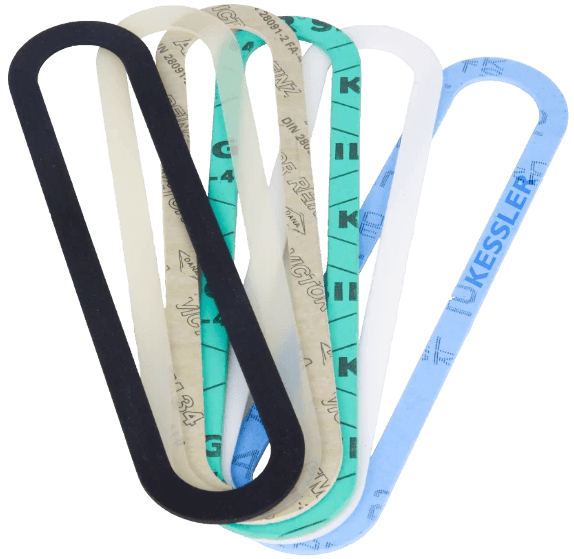

Dichtungen (FDA-konform):
PTFE, EPDM, Klingersil® C-4400, Reinz AFM 34, Silikon, Garlock GYLON®
Auf Wunsch mit USP Class VI Zertifizierung
*Andere auf Anfrage
Ausführungen:
Variante mit Sackloch
zum Einschweißen
Variante mit Radius
zum Aufschweißen
Beide Varianten kombinierbar mit
umlaufender Ablaufschräge
