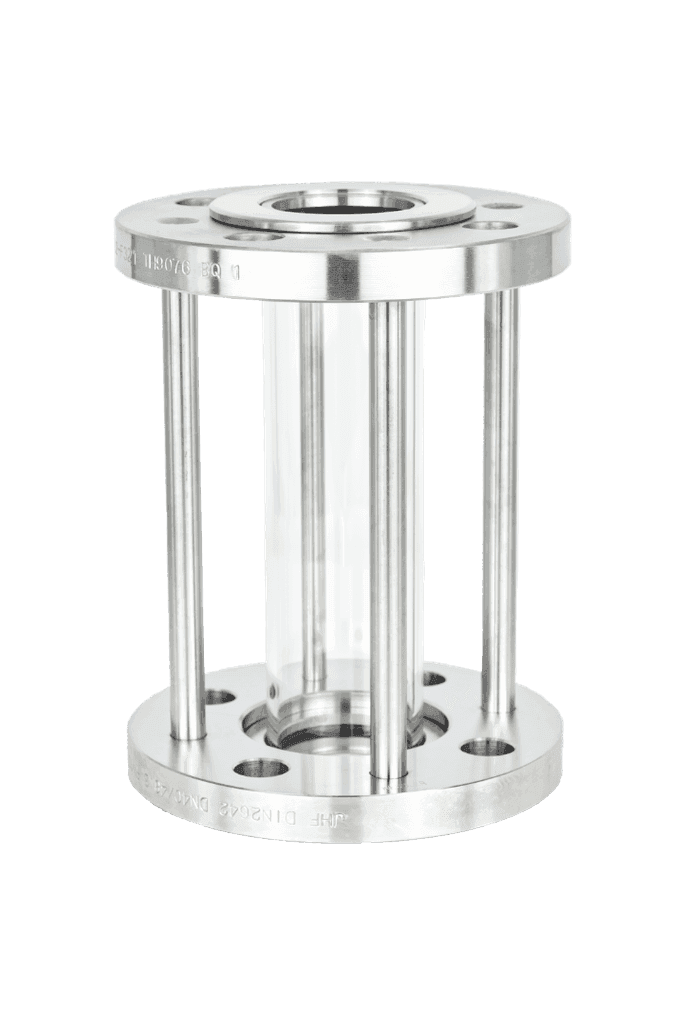

KL 323
Glasrohr-Schauglasarmatur zum Anschluss an Flansche nach DIN 2633.
Zur Beobachtung von Strömungen und Füllständen in Rohrleitungen.
max. 40 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Baulängen
140 - 1000 mm
Sonderanfertigungen möglich
>50 Dichtungswerkstoffe
Zubehör verfügbar
Technische Daten:
Betriebsdruck
2,5 bar
Glashalteflansche
1.4404 / 1.4571
Gehäuseflansche
DIN 2576 PN 10 bzw.
DIN EN 1092-1 Typ 01
1.4301 / 1.4541
Standard-Baulänge
DIN 3202 F1
andere Baulängen auf Anfrage
Glasrohr
Borosilikatglas Schott Duran
Dichtungen
Viton O-Ringe
Die spezielle Konstruktion der KL 323 mit Anschlussflanschen und separatem Glashalte-Ring macht die Armatur weniger empfindlich gegenüber Rohrkräften wie Zug- und Druckkräften sowie Torsionsmomenten. Bei Bauformen, bei denen das Glasrohr direkt zwischen den Anschlussflanschen eingespannt ist, können diese in der Praxis häufig unvermeidbaren Belastungen zum Glasbruch führen.
