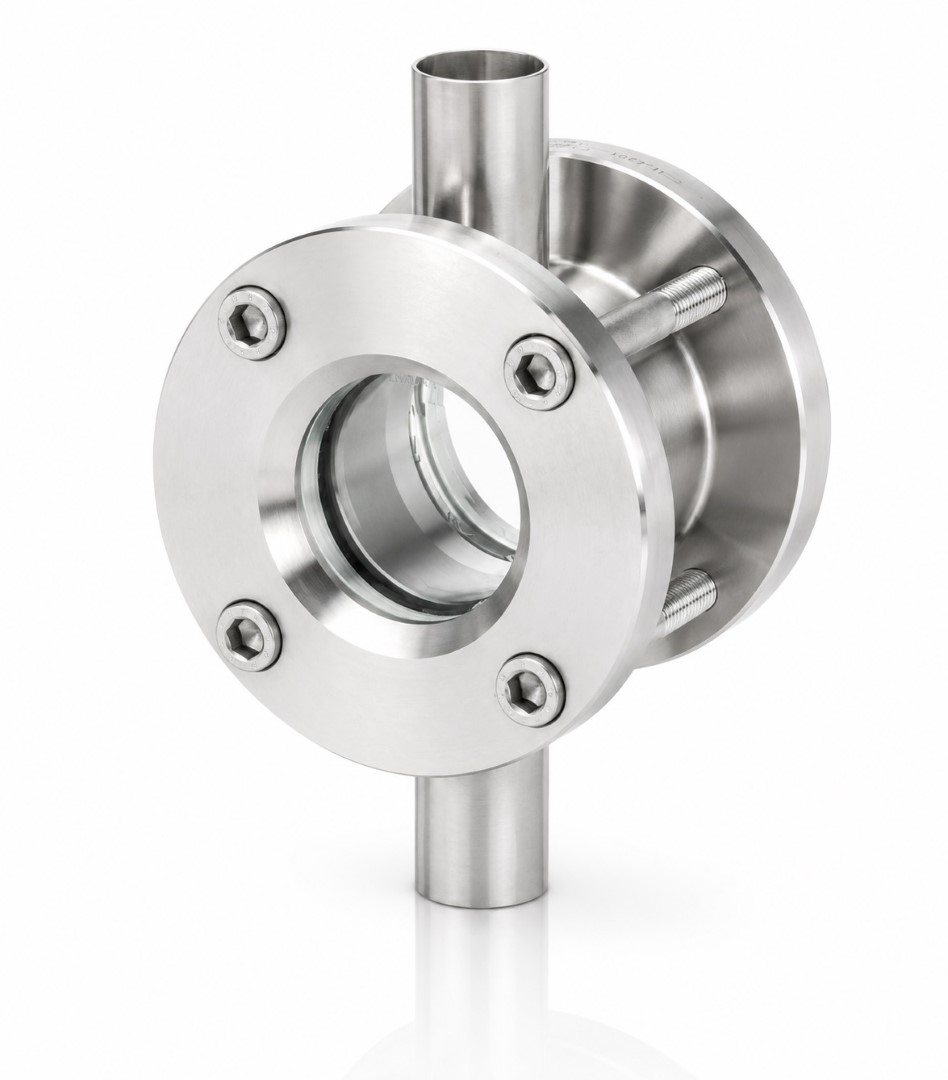

Typ KL 113
Durchfluss-Schauglasarmatur zum Anschweißen an Rohrenden oder zum Anschluss an Flansche nach DIN 2633. Zur Beobachtung von Strömungen und Füllständen in Rohrleitungen.
max. 40 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Baulängen
140 - 1000 mm
Sonderanfertigungen möglich
>50 Dichtungswerkstoffe
Zubehör verfügbar
Technische Daten:
Betriebsdruck
6 / 10 / 16 bar Höhere Drücke auf Anfrage
Gehäuse
1.4404 / 1.4571 / 1.4435 Auf Wunsch APZ DIN EN 10204-3.1
Anschlussrohre ISO
1.4404 / 1.4571 / 1.4435
Glashalteflansche
1.4301
Schrauben
DIN 912 A2-70

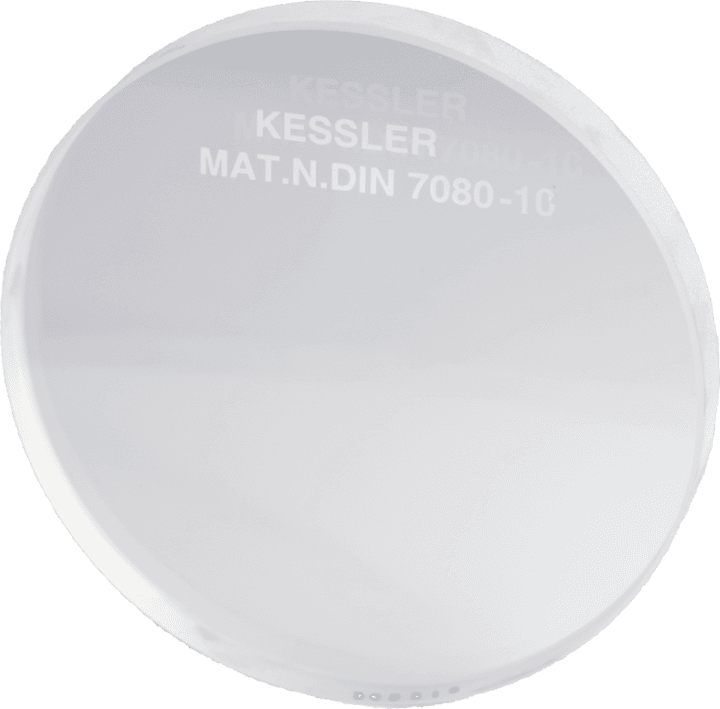

Schauglasplatten
Borosilikatglas nach DIN 7080 bis 243°C
Dichtungen (FDA-konform):
EPDM, Reinz AFM 34, PTFE Andere auf Anfrage
Ausführungen:
Variante mit Sackloch
zum Einschweissen
Variante mit Radius
zum Aufschweissen
Beide Varianten kombinierbar mit
umlaufender Ablaufschräge
